Publicado el Deja un comentario

Efecto Venturi

f2f Hidráulica #18, Principio de Bernoulli #2, Efecto Venturi

El efecto Venturi consiste en que un fluido en movimiento dentro de un conducto cerrado disminuye su presión cuando aumenta la velocidad al pasar por una zona de sección menor. En ciertas condiciones, cuando el aumento de velocidad es muy grande, se llegan a producir presiones negativas y entonces, si en este punto del conducto se introduce el extremo de otro conducto, se produce una aspiración del fluido de este conducto, que se mezclará con el que circula por el primer conducto. Este efecto, demostrado en 1797, recibe su nombre del físico italiano Giovanni Battista Venturi (1746-1822).

En este f2f puedes ver en que consiste el efecto venture y algunos ejemplos de aplicación práctica.

Sigue leyendo Efecto Venturi

Publicado el 11 comentarios

Hidráulica, cálculo de instalaciones.

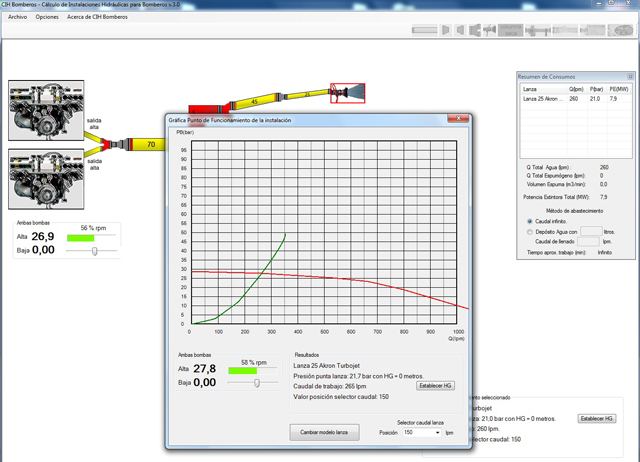

CIHHoy os quiero mostrar un interesante software para cálculo de instalaciones hidráulicas desarrollado por un compañero. espero que sea de vuestro interés.

Esta aplicación para PC nos permite modelizar distintos tipos de instalaciones utilizadas por los servicios de bomberos, lo cual es interesante para comprender su funcionamiento y poder optimizar al máximo el rendimiento de estas así como detectar los errores al diseñarlas.

No os perdáis las modelizaciones de instalaciones reales que realizaré en próximos artículos utilizando esta potente aplicación.

Por último me gustaría darle mi más sincera enhorabuena al autor, ya que los que hemos programado sabemos el tiempo que hay que dedicarle a una herramienta como esta y más merito tiene todavía el compartirla de forma gratuita.

Publicado el Deja un comentario

Fuego, física y química #1

A menudo confundimos conceptos y no sabemos diferenciar entre fuego e incendio, en este artículo voy a tratar de explicar de forma muy básica y sencilla estos conceptos.

Para saber actuar sobre cualquier fuego es necesario saber como se origina y se comporta, lo que nos lleva a la siguiente pregunta básica.

¿Qué es un fuego?

Se llama fuego a la reacción química de oxidación violenta de una materia combustible, con desprendimiento de llamas, calor y gases (o humos). Es un proceso exotérmico. Las llamas son las partes del fuego que emiten luz visible.

Se señala también como una reacción química de oxidación rápida que es producida por la evolución de la energía en forma de luz y calor.

Sin embargo un incendio es una ocurrencia de fuego no controlada que puede abrasar algo que no está destinado a quemarse.

Para entender la manera de actuar sobre el fuego debemos conocer los puntos flacos de este, es decir, sobre que puntos clave debemos golpearle para eliminarlo.

El tetraedro del fuego

El tetraedro del fuego es un modelo que describe los cuatro elementos necesarios para generar la mayor parte de los fuegos: un combustible, un comburente (un agente oxidante como el oxígeno), energía de activación y la reacción en cadena. Cuando estos factores se combinan en la proporción adecuada, el fuego se desencadena. Por otra parte, es igualmente posible prevenir o atacar un fuego eliminando uno de ellos:

  1. Sin el calor suficiente, el fuego no puede ni comenzar ni propagarse. Puede eliminarse introduciendo un compuestoque tome una parte del calor disponible para la reacción. Habitualmente se emplea agua, que toma la energía para pasar a estado gaseoso. También son efectivos polvos o gases con la misma función.
  2. Sin el combustible el fuego se detiene. Puede eliminarse naturalmente, consumido por las llamas, o artificialmente, mediante procesos químicos y físicos que impiden al fuego acceder al combustible. Este aspecto es muy importante en la extinción de incendios (por ejemplo, mediante cortafuegos, así como en los incendios controlados.
  3. La insuficiencia de oxígeno impide al fuego comenzar y propagarse.
  4. La reacción en cadena es una secuencia de reacciones en las que un producto o subproducto reactivo produce reacciones adicionales. Veamos la siguiente secuencia para entender mejor este proceso.
      1. Cuando una sustancia se calienta esta desprende unos vapores o gases, estos se combinan con el oxígeno del aire y en presencia de una fuente de ignición arden.
      2. En el momento en que esos vapores arden se libera gran cantidad de calor.
      3. Si el calor desprendido no es suficiente para generar más vapores del material de combustible el fuego se apagará. Por el contrario si la cantidad de calor desprendida es elevada, el material combustible seguirá descomponiéndose y desprenderá más vapores que se combinarán con el oxígeno, se inflamarán y el fuego aumentará verificándose la reacción en cadena.

    Para entender mejor esta tema os dejo este vídeo en el que se explican, de una manera muy básica y visual, los conceptos mencionados anteriormente.

    [youtube]Mah7ZgN_2Cg[/youtube]
